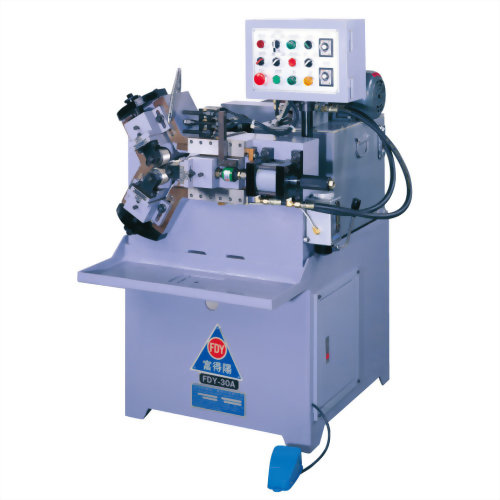

油壓三輪式滾牙機 FDY-30A

特點:

同心度準確性高。

本機一體成型,結構穩固、剛強、耐用。

本機適於管用接頭、美術燈館之接管滾牙、衛生器材、腳踏車花鼓及其他各型接管之滾花、滾牙加工。



FDY-30A


規格SPECIFICATIONS:

型式 Model

FDY-30A
滾通條件: 25 以下

滾製外徑 Rolling dia.

10~30mm

節距 Pitch

0.5~2.5 P

滾製長度 Rolling length

定長:38/ 任何長度Any length

主軸馬達 Mainspindle motor

2 HP/6P

油壓泵馬達 Hyd. pump motor

1 HP

冷卻泵馬達 Coolant pump motor

1/8 HP

滾輪軸直徑 Rolling spindle dia.

25.4mm

主輯(牙輪)鍵槽Spindle(thread rolling diesKeyways.

1/4(6.35mm)

滾輪外徑 Rolling dies dia.

90mm

滾輪厚度 Rolling dies thickness

20/40 mm

主軸間距 Distance between spindle centers

50-130 mm

滾輪轉速 Rev. speed of rolling dies

190/333/520/733 rpm

滾轉速率 Processing capacity

9~30 pcs/min

油壓進給壓力 Hyd. feeding pressure

8 Tons

床面至滾輪中心 Ht. from table surface to center of rolling dies

850mm

淨重l毛重 N.W. /G.W.

580kg/700kg

機械尺寸 Machine size

1080x1135x1400mm

裝箱尺寸 Measurement

1125x1275x1620mm




※規格尺寸如有變更,恕不另行通知。The specification & dimension are subjected to change without prior notice.

※規格外產品,歡迎洽詢訂製。 Machine made available on customer's request.
